PCB 설계란 무엇인가?

PCB 설계란 무엇인가?

PCB 설계(Printed Circuit Board Design, 인쇄회로기판 설계)는 전자 부품을 물리적으로 고정하고 전기적으로 연결하는 기판을 만드는 핵심 공정입니다. 회로도(Schematic)를 실제 기판 위의 물리적 레이아웃으로 변환하는 이 과정은 전자 제품의 성능과 신뢰성을 결정짓습니다.

스마트폰, 산업 제어기, 의료기기 등 모든 전자 제품 안에는 정밀하게 제작된 기판이 들어 있습니다. 기판 품질에 따라 동작 안정성, EMC(전자파 적합성) 인증 통과 여부, 제조 불량률이 크게 달라집니다. 특히 고속 신호를 다루는 제품일수록 기판의 완성도가 최종 제품 성능에 직접적인 영향을 미칩니다. 이러한 이유로 PCB 설계는 제품 개발 초기 단계부터 신중하게 접근해야 합니다.

PCB 설계 시 반드시 고려해야 할 4가지 핵심 요소는 다음과 같습니다.

• 신호 무결성(Signal Integrity): 노이즈 없이 정확한 신호를 전달하는 회로 구성. 특히 고속 디지털 회로에서 임피던스 매칭이 중요합니다.
• 전원 무결성(Power Integrity): 안정적인 전원 공급 및 전압 강하 최소화. 디커플링 커패시터 배치가 핵심입니다.
• 열 관리(Thermal Management): 발열 부품의 효과적인 방열 처리. 열 비아(Thermal Via)와 방열판 설계를 함께 고려해야 합니다.
• EMC/EMI 대응: 전자파 간섭 최소화 및 국제 규정 준수. 접지 플레인 설계와 필터링이 핵심입니다.

▲ 구리 배선(Trace)으로 전자 부품 간 전기적 경로를 구성한 모습

PCB 설계 — 회로도에서 레이아웃으로

PCB 설계의 핵심 과정은 논리적인 회로도를 물리적인 레이아웃으로 옮기는 것입니다. 두 단계는 목적과 표현 방식이 완전히 다릅니다. 회로도는 전기적 연결 관계만 나타내는 반면, 레이아웃은 실제 제조에 필요한 모든 물리적 정보를 담습니다.

• 회로도(Schematic): 부품 간 전기적 연결 관계를 심볼과 네트(Net)로 표현하며 치수·위치 정보는 포함되지 않습니다.
• 레이아웃(Layout): 실제 기판 위에 부품 위치, 배선 경로, 레이어, 비아 등 물리적 정보를 모두 포함합니다.
• 변환 도구: Altium Designer, KiCad, Cadence Allegro 등 EDA 소프트웨어를 사용합니다.

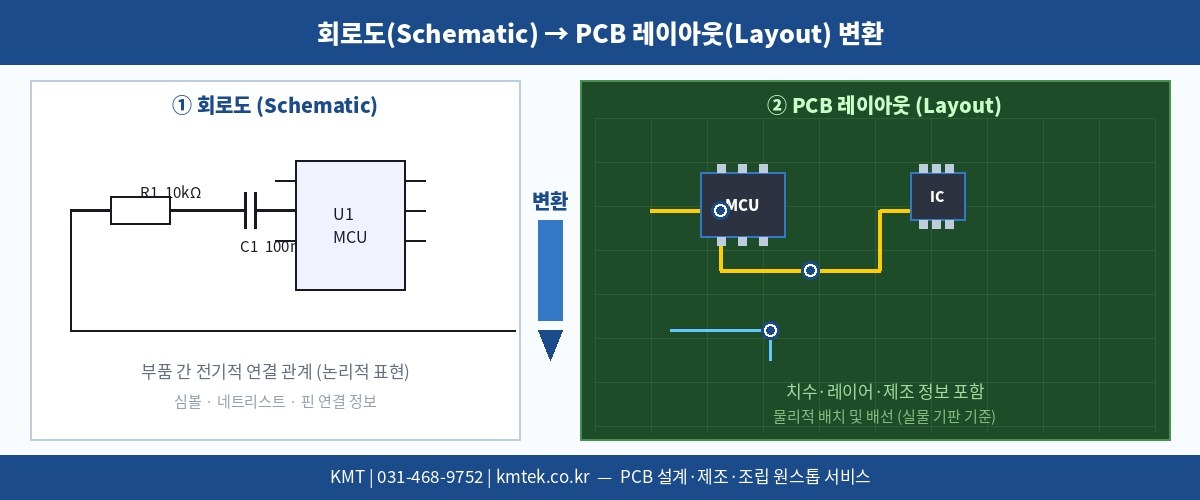

▲ 회로도(논리적 표현) → 레이아웃(물리적 배치·배선) 변환 과정

레이아웃 단계에서는 부품 배치(Placement) 후 자동·수동 배선(Routing)을 수행합니다. 설계 규칙 검사(DRC, Design Rule Check)를 통해 이격 거리 위반, 단락(Short) 등의 오류를 자동으로 검출하고 수정합니다. 이 검증 과정을 철저히 거쳐야 제조 단계에서 발생하는 불량을 사전에 방지할 수 있습니다. 최종적으로 거버(Gerber) 파일을 생성해 제조사에 전달하면 기판 제작이 시작됩니다.

주요 EDA 소프트웨어 3가지 비교

PCB 설계에 사용되는 대표적인 소프트웨어를 비교하면 다음과 같습니다. 프로젝트 규모와 예산에 따라 적합한 툴을 선택하는 것이 중요합니다.

• Altium Designer: 국내 대기업 및 양산 현장에서 가장 널리 사용되는 툴로 기능이 가장 강력합니다. 3D 미리보기와 DRC 기능이 우수합니다.
• KiCad: 무료 오픈소스 툴로 스타트업·교육용으로 적합하며 전 세계 커뮤니티가 활발합니다. 최근 버전에서 기능이 크게 향상되었습니다.
• Cadence Allegro: 반도체 및 고속 신호 처리 분야의 전문가용 툴로 대형 프로젝트에 강점을 보입니다.

PCB 설계 레이어 구조 이해하기

레이어(Layer) 구조는 PCB 설계 시 회로의 복잡성과 신호 특성에 따라 결정됩니다. 단층(1 Layer)부터 수십 층까지 구성할 수 있으며, 레이어 수가 많을수록 고속 신호 처리와 복잡한 배선에 유리합니다. IPC 국제 표준(IPC-2221)에 따른 일반적인 4층 기판의 레이어 구성은 다음과 같습니다.

• Top Copper (신호층): 주요 부품 및 고속 신호 배선을 담당합니다.
• Inner GND (접지층): 그라운드 플레인으로 노이즈 차폐 및 기준 전위 역할을 합니다.
• Inner Power (전원층): 전원 플레인으로 안정적인 전원 분배를 담당합니다.
• Bottom Copper (신호층): 보조 배선 및 일부 부품 배치에 활용됩니다.

▲ 4층 기판 레이어 스택업(Stack-up) 구조. 신호·GND·Power·절연층의 역할 분리

▲ 2·4·6 Layer PCB Stack-Up Structure Comparison

레이어 구조별 선택 기준과 스택업 상세 내용은 PCB 레이어 구조 완전 정리 글에서 확인하세요.

레이어 수에 따른 적용 분야 4가지

제품의 용도와 신호 복잡도에 따라 적합한 레이어 수를 선택하는 것이 중요합니다. 레이어가 늘어날수록 PCB 설계 자유도는 높아지지만 제조 단가도 올라가므로 최적의 균형점을 찾아야 합니다.

• 2 Layer: 간단한 제어 보드, 저속 회로에 적합합니다. 가장 경제적인 선택입니다.
• 4 Layer: IoT 기기, 소비자 가전 등 전원·접지 분리가 필요한 제품에 사용됩니다. 가장 보편적인 구성입니다.
• 6 Layer: 산업용 제어기, 통신 장비에 주로 활용됩니다. 복잡한 신호 라우팅이 가능합니다.
• 8 Layer 이상: 서버, 의료기기, 5G 통신 장비 등 고성능 제품에 적용됩니다. 고속 신호 처리에 최적화됩니다.

PCB 설계 시 자주 발생하는 오류 4가지

PCB 설계 단계에서 미리 알아두면 좋은 대표적인 오류 유형입니다. 이를 사전에 파악하면 재작업 비용과 시간을 크게 줄일 수 있습니다. 특히 초보 엔지니어가 자주 겪는 실수이므로 체크리스트처럼 활용하시기 바랍니다.

• 접지 루프(Ground Loop): 아날로그·디지털 혼용 시 접지 분리 미흡으로 노이즈가 유입됩니다. 단일 접지점(Star Ground) 방식으로 해결할 수 있습니다.
• 디커플링 커패시터 위치 불량: IC 전원 핀에서 멀리 배치하면 고주파 노이즈 제거 효과가 없어집니다. 전원 핀 2mm 이내 배치를 권장합니다.
• 트레이스 폭 부족: 전류 용량을 고려하지 않으면 발열 및 단선 위험이 발생합니다. IPC-2221 기준으로 전류량에 맞는 폭을 계산해 적용해야 합니다.
• 임피던스 불일치: 고속 신호선에서 반사파가 발생해 신호가 왜곡됩니다. 50Ω 단일 종단 또는 100Ω 차동 임피던스 제어가 필요합니다.

PCB 설계 프로세스 단계별 흐름

PCB 설계는 단순히 부품을 배치하고 선을 연결하는 작업이 아닙니다. 회로도 작성부터 제조용 파일 출력까지 체계적인 단계를 거쳐야 완성도 높은 기판을 만들 수 있습니다. 아래는 실무에서 적용되는 표준 PCB 설계 프로세스 7단계입니다.

1단계 — 요구사항 정의

제품의 동작 전압, 전류, 신호 속도, 동작 온도 범위, 기판 크기 제한, 인증 규격(FCC·CE·KC) 등을 사전에 확정합니다. 이 단계에서 결정되는 스펙이 이후 모든 PCB 설계 방향을 결정합니다. 요구사항이 불명확한 상태로 설계를 시작하면 후반부에 대규모 수정이 불가피합니다.

2단계 — 회로도(Schematic) 작성

EDA 툴(Altium Designer, KiCad 등)을 사용해 부품 간 전기적 연결 관계를 심볼과 네트(Net)로 표현합니다. 이 단계에서 전원 회로, 신호 경로, 보호 회로를 논리적으로 검토합니다. 회로도는 이후 레이아웃 단계의 설계 기준이 되므로, 부품 선정과 핀 연결에 오류가 없도록 동료 검토(Peer Review)를 거치는 것이 좋습니다.

3단계 — 레이어 구조(Stack-up) 결정

동작 주파수, 신호 복잡도, 예산을 고려해 2층·4층·6층 등 레이어 수를 결정합니다. 고속 신호나 통신 기능이 포함된 PCB 설계라면 이 단계에서 제조사의 임피던스 스택업 테이블을 미리 확인해 두어야 합니다. 레이어 구조가 확정되어야 배선 규칙(선폭, 이격 거리)을 설정할 수 있습니다.

4단계 — 부품 배치(Placement)

레이아웃 편집기에서 회로도의 부품을 기판 위에 물리적으로 배치합니다. 전원 IC는 전원 입력 근처에, 디커플링 커패시터는 IC 전원 핀 2mm 이내에, 고속 신호 부품은 경로가 최단이 되도록 묶어서 배치합니다. 부품 배치는 PCB 설계 품질의 70%를 결정한다고 해도 과언이 아닙니다. 배치가 잘못되면 배선 단계에서 아무리 노력해도 성능을 만회하기 어렵습니다.

5단계 — 배선(Routing)

부품 간 전기적 연결을 구리 배선(Trace)으로 완성합니다. 고속 신호선은 임피던스를 제어하며 수동으로 배선하고, 저속 신호선은 자동 배선(Auto Router)을 보조적으로 활용할 수 있습니다. GND 플레인에 슬릿이 생기지 않도록 주의하고, 전원선은 IPC-2221 기준에 따라 충분한 선폭을 확보해야 합니다. 배선 완료 후 GND 베타 채우기(Copper Pour)로 마무리합니다.

6단계 — DRC(설계 규칙 검사) 및 검토

DRC(Design Rule Check)는 PCB 설계 소프트웨어가 자동으로 이격 거리 위반, 단락(Short), 미연결 네트(Unrouted Net) 등을 검출하는 기능입니다. DRC 오류를 모두 해결한 뒤에는 설계 의도와 실제 레이아웃이 일치하는지 수동으로 검토하는 ERC(Electrical Rule Check)도 함께 진행합니다. 이 단계에서 발견하지 못한 오류는 제조 후 발견 시 전량 폐기로 이어질 수 있습니다.

7단계 — Gerber 파일 출력 및 제조사 전달

최종 검증이 완료된 PCB 설계 파일을 제조용 Gerber 파일로 출력합니다. Gerber 파일에는 각 레이어의 구리 패턴, 드릴 홀 위치(Drill File), 실크스크린, 솔더 마스크 정보가 포함됩니다. BOM(부품 목록)과 조립 도면(Assembly Drawing)을 함께 제출하면 제조사의 DFM 검토가 빠르게 진행됩니다. KMT는 Gerber 파일 접수 시 DFM 분석을 무료로 제공합니다.

---
